Um revestimento de madeira precisa de uma estrutura plana e resistente. Numa parede isolada, é necessário ancorar os barrotes através do isolamento, manter uma caixa de ar e compensar irregularidades da alvenaria. Os parafusos de fachada Eurotec EiSYS-2 destinam-se a esta aplicação. A cabeça regulável permite afinar a posição do barrote depois de ancorar o parafuso na parede.
Estrutura de madeira sobre isolamento
O parafuso EiSYS-2 liga o barrote à parede resistente. Atravessa o isolamento e é ancorado na alvenaria com uma bucha do sistema. Na outra extremidade, uma manga roscada rotativa permite ajustar a posição do barrote. Desta forma, os barrotes podem ser alinhados no mesmo plano para receber o revestimento.

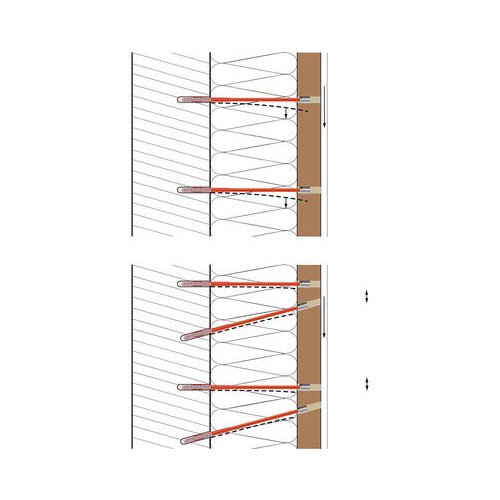

A solução pode ser aplicada em obra nova ou na reabilitação de uma casa isolada. Conforme o projeto, combinam-se parafusos perpendiculares e inclinados. O esquema seguinte mostra a disposição destas ligações.
Que comprimento de parafuso EiSYS-2 escolher?
O EiSYS-2 tem 7,2 mm de diâmetro e comprimentos entre 198 e 418 mm. A espessura do isolamento serve para uma seleção inicial. O fabricante apresenta as seguintes correspondências máximas:
| Espessura de isolamento até | Dimensão do parafuso EiSYS-2 |
|---|---|
| 6 cm | 7,2 × 198 mm |
| 8 cm | 7,2 × 218 mm |
| 10 cm | 7,2 × 238 mm |
| 12 cm | 7,2 × 258 mm |
| 14 cm | 7,2 × 278 mm |
| 16 cm | 7,2 × 298 mm |
| 18 cm | 7,2 × 318 mm |
| 20 cm | 7,2 × 338 mm |
| 22 cm | 7,2 × 358 mm |
| 24 cm | 7,2 × 378 mm |
| 26 cm | 7,2 × 398 mm |
| 28 cm | 7,2 × 418 mm |
A tabela baseia-se nos dados do fabricante para o EiSYS-2. A seleção deve considerar também a distância da estrutura à parede e a profundidade de ancoragem necessária.
O comprimento do parafuso e o número de pontos de ancoragem são questões diferentes. O espaçamento depende do peso do revestimento, da ação do vento e da parede resistente. O projeto deve considerar as dimensões da fachada, o tipo de alvenaria, o isolamento, a secção e o espaçamento dos barrotes e o revestimento. Estes dados determinam a distribuição dos parafusos perpendiculares e inclinados.

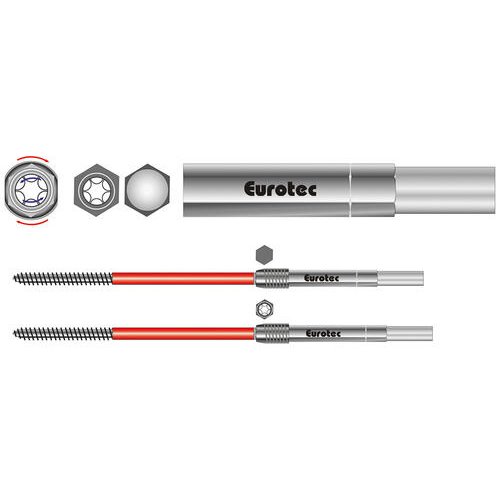

Buchas e ponta de montagem de duas extremidades
O sistema utiliza buchas para EiSYS-2 e uma ponta de montagem de duas extremidades EiSYS-2. A ponta permite aparafusar e afinar o barrote: primeiro ancora-se o parafuso e depois muda-se a posição da ponta para ajustar o plano da estrutura.
Após a marcação, executam-se os furos nos barrotes e na parede, instalam-se as buchas e os parafusos e alinham-se os elementos. Respeite os diâmetros dos furos e a profundidade de ancoragem previstos para a alvenaria. Antes de fechar a estrutura, conclua os remates no embasamento, nos vãos e no topo da fachada, mantendo a caixa de ar desobstruída.
Calcule os materiais para a fachada
Introduza as dimensões da parede, das janelas e das portas. A calculadora prepara um esquema da estrutura, as quantidades de materiais e uma lista de compras para imprimir.
O que incluir nas quantidades de materiais?
Separe a estrutura de suporte do revestimento. Para a estrutura, conte os barrotes, os parafusos EiSYS-2 e as buchas. Para o revestimento, acrescente os parafusos de fachada e, quando prevista, a fita de proteção dos barrotes.
A quantidade de barrotes depende da sua disposição, não apenas da área da fachada. Junto de janelas, portas e emendas das réguas são frequentemente necessários apoios adicionais. Um vão reduz a quantidade de revestimento, mas pode não reduzir a estrutura na mesma proporção.
O número de EiSYS-2 resulta dos pontos de ancoragem previstos, incluindo os parafusos inclinados. Cada parafuso ancorado na alvenaria necessita da bucha correspondente. A referência apresentada é fornecida em embalagens de 50 unidades, separadas por comprimento.
Os parafusos de revestimento dependem do número de cruzamentos entre réguas e barrotes e das fixações em cada ligação. A fita corresponde ao comprimento dos barrotes a proteger. Acrescente a margem prevista e arredonde para embalagens completas.
Proteger a estrutura sob o revestimento
Pode aplicar-se fita EPDM preta na face dos barrotes antes de montar o revestimento. Ajuda a proteger a madeira da humidade e a ocultar linhas claras por trás das juntas abertas. A QUADRO TAPE tem 77 mm de largura, 1 mm de espessura e rolos de 20 m.
A fita complementa a proteção nos pontos cobertos pelas réguas. A ventilação e a eventual membrana de fachada devem ser definidas no conjunto da solução construtiva.
Parafusos que combinam com a fachada de madeira
Na fixação visível, a cor das cabeças influencia o resultado. O acabamento escuro QUADROFIX ANTIK C2 reduz o contraste com a madeira. Para acabamentos castanhos existe o BROWN C2 com cabeça RAL 8007; para revestimentos pretos, o BLACK C2.
Escolha primeiro em função da madeira e do ambiente, e depois pela cor. Se o revestimento exigir inox A2 ou A4, utilize a classe correspondente. Saiba mais no artigo sobre aço inoxidável martensítico.
Encontre parafusos EiSYS-2, buchas e a ponta de montagem em quadrofixing.sk. Para escolher o revestimento, consulte também o artigo sobre larício em fachadas.
