Para quem pretende um deck sem cabeças de parafuso visíveis, uma opção é a fixação lateral das réguas. Neste método, a régua é aparafusada pela lateral, deixando a face superior livre de fixações.
Na fixação lateral, os instaladores utilizam o gabarito Drill Tool 50X com parafusos inoxidáveis específicos para decks, de cabeça pequena e rosca dupla, concebidos para um ângulo definido. Outra alternativa é a montagem oculta com QUADRO CLIP.
Fixação lateral: um deck sem parafusos à vista
Além de escolher boas réguas, é necessário definir a sua ligação à estrutura. O aparafusamento pela face superior deixa as cabeças visíveis; a execução e a profundidade corretas são essenciais para evitar pontos de retenção de água.
A fixação lateral do deck, também conhecida como fixação sem parafusos visíveis, permite prender as réguas sem perfurar a face superior. É utilizada em projetos residenciais e noutras aplicações compatíveis com o sistema.

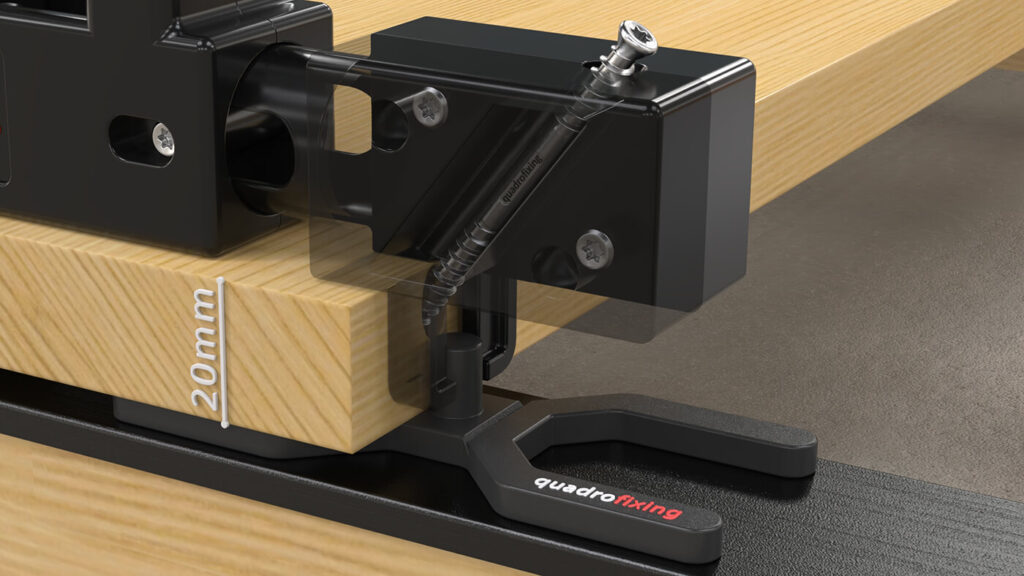

Como funciona o Drill Tool 50X
O Drill Tool 50X é um gabarito de furação e montagem para a fixação oculta de réguas de deck. Quando corretamente aplicado, mantém as cabeças fora da superfície visível.
O sistema orienta os parafusos:
- num ângulo definido de 50°
- através de pontos de fixação predefinidos, repetindo a posição das ligações ao longo do deck.
O gabarito inclui espaçadores integrados, que permitem criar:
- uma junta regular de 6 mm entre réguas.
A largura da junta deve ser adaptada às condições de montagem:
- o Drill Tool 50X define uma junta de 6 mm, quando esta é adequada à madeira e à humidade
- para uma junta maior, podem utilizar-se espaçadores QUADRO H com separador de 7 mm.
Vantagens da fixação lateral
O sistema 50X oferece várias vantagens práticas:
- fixação sem cabeças visíveis na face superior
- juntas de aspeto regular
- posicionamento preciso e repetível dos parafusos
- montagem orientada pelo gabarito
- face superior sem perfurações de fixação
- acabamento cuidado
Componentes do sistema 50X
Para um funcionamento correto, utilize um sistema completo e compatível. A escolha dos componentes influencia a montagem e a durabilidade das ligações.
Componentes recomendados:
- parafuso QUADROFIX HDS para Drill Tool 50X
em inox A2, 4,2 × 60 mm ou 4,2 × 70 mm - ponta TX15 prolongada, com 82 mm
- broca escalonada 50X, de 3,3 → 4,5 mm
Complementos para a montagem:
- fita QUADRO TAPE, para proteger a face superior dos barrotes da humidade
- espaçador QUADRO H ou QUADRO GF, para criar ventilação entre o barrote e a régua
Parafusos ou ferramentas incompatíveis podem provocar:
- fissuras nas réguas
- danos no gabarito
- menor precisão e menor durabilidade da ligação
Parafusos para decks QUADROFIX HDS de 4,2 mm para fixação lateral
O QUADROFIX HDS de 4,2 mm é um parafuso de inox A2 com superfície encerada, concebido para a fixação lateral de réguas compatíveis.
Características principais:
- Material: aço inoxidável A2 para ambientes exteriores compatíveis
- Acabamento: enceramento para facilitar o aparafusamento
- Ângulo de montagem: 50°
- Diâmetro da cabeça: 5,2 mm
- Comprimentos: 60 mm e 70 mm
- Rosca dupla: a segunda rosca ajuda a fixar a régua
A versão de 70 mm permite incluir espaçadores QUADRO H nas configurações previstas, favorecendo a ventilação da estrutura. Confirme a penetração necessária no barrote.
Dimensões das réguas compatíveis
O sistema 50X destina-se a réguas dentro dos limites indicados pelo fabricante:
- Espessura: mínimo de 21 mm, normalmente entre 21 e 25 mm
- Largura: entre 110 e 150 mm, dependendo da espécie
Limites conforme a espécie de madeira
Coníferas, douglásia, merbau, bangkirai, madeira acetilada e walaba:
21–25 mm de espessura / 110–145 mm de largura
Ipê, lapacho e cumaru:
21–25 mm de espessura / 110–120 mm de largura
Escolha da madeira
A fixação lateral é especialmente indicada para madeiras de estabilidade dimensional adequada, com teor de humidade controlado. Confirme sempre com o fabricante das réguas a compatibilidade do sistema.
Cuidados técnicos
- Teor de humidade de referência: 16–20%, conforme a espécie e o sistema
- com humidade próxima de 18%, pode ser necessária uma junta maior, por exemplo 7 mm, segundo as instruções aplicáveis
- adapte a junta à madeira e às condições reais
- em madeiras ricas em taninos, considere aço inoxidável A4, conforme a recomendação do fabricante
Um acabamento discreto
Para obter uma superfície sem cabeças visíveis e juntas regulares, a fixação lateral é uma opção a considerar. A combinação do Drill Tool 50X com parafusos QUADROFIX HDS de 4,2 mm requer réguas compatíveis e cumprimento das instruções de montagem.
